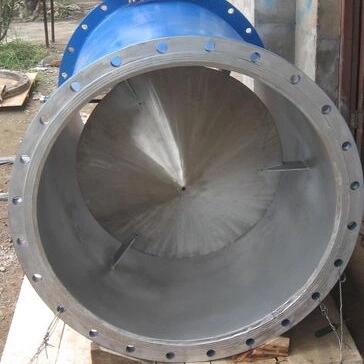

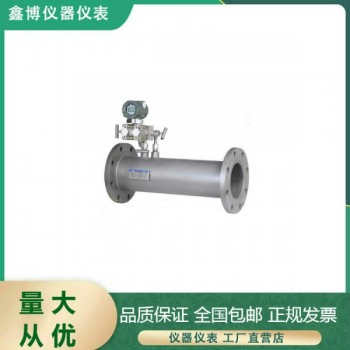

点击图片查看原图山东V锥流量计概述
v锥流量计是集经典文丘里管及环形孔板的优点为 体的新型节流装置，其理论原理是基于封闭管道中能量守恒定律伯努利方程和流动连续性方程，在稳定流的情况下管道中的流速与差压的平方根成正比。此款具有稳定性良、准确性高、重复性好、量程比宽、对安装管段要求低、压损小，可测量含有颗粒流体、低压流体、高含湿气体及各种脏污流体。
原理
V锥型流量计属高精度、高稳定性的新型差压式流量仪表。和其他差压式仪表 样，也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同 密闭管道内，当压力降低时，速度会增加，当介质接近锥体时，其压力为P+，在介质通过锥体的节流区时，速度会增加，压力会降低为P-，如图 所示，P+和P-都通过V型 锥形流量计的取压口引到差压变送器上，流速发生变化时，差压值会随之增大或减小。也就是说对于稳定流体，流量的大小与差压平方根成正比。当流速相同时，锥体节流面积越大，则产生的差压值也越大。
特点：
传统差压仪表的特性基于理想的流动状态；而实际上这种状况在真实应用中根本不存在。任何管道布置上的变化，如弯头、阀门、缩径、扩径、泵、三通接头等都会破坏充分发展流。 般流量仪表很难在扰动流动中取得正确测量值，V型锥流量计克服了这些缺点。在 恶劣的安装条件下，如上游有两个不在同 平面上的弯头，而且很靠近锥体，V型锥体也能使速度分布变得平坦和对称，从而确保了测量精度。 由于V锥流量计的节流缘是钝角，流动时形成边界层，使流体离开了节流缘。边界层效应使肮脏流体不能磨损节流缘，其值长期不变。因此无需重复标定，具有长期的稳定性。显著改善了传统差压流量计的使用局限，提高了精确度和重复性，安装时几乎无直管段要求，自清洗功能，适用于容易结垢的脏污介质，气液两项测量。是 种接近理想状态的节流装置。
适用范围
1、公称直径：15mm≤DN≤1800mm
2、公称压力：PN≤40MPa
3、雷诺数范围：5×10 3≤ReD≤10 7
4、精度等 ：0.5 ，1
5、直管段长度：前1～3D，后0～1D
6、适用介质：气体、液体、蒸汽等各种介质
7、孔径比：β＝0.3～0.75
8、高温度：540℃
9、重复精度：±0.1%
10、量程比：15：1
